Αναλυτές δικτύου R&S ZNB43 Vector

Αναλυτές δικτύου R&S ZNB43 Vector

Βασικά στοιχεία

Εύρος συχνοτήτων από 9 kHz έως 43,5 GHz

Δύο ή τέσσερις θύρες

Ευρύ δυναμικό εύρος έως 140 dB

Σύντομοι χρόνοι σάρωσης 4 ms για 401 πόντους

Ευρύ εύρος σάρωσης ισχύος 98 dB

Απόδοση RF

Σχεδιασμένο για να πληροί τα υψηλότερα πρότυπα

Είστε ευπρόσδεκτοι να έρθετε στο εργοστάσιό μας για να αγοράσετε τους πιο πρόσφατους αναλυτές δικτύου R&S ZNB43 Vector σε πωλήσεις, χαμηλή τιμή και υψηλής ποιότητας. Οι δέκτες R&S®ZNB συνδυάζουν ικανότητα χειρισμού υψηλής ισχύος με υψηλή ευαισθησία και χαμηλό θόρυβο. Η βασική μονάδα R&S®ZNB έχει τυπικά δυναμικό εύρος 140 dB. Η επιλογή R&S®ZNB8-B5x επεκτείνει το δυναμικό εύρος έως και 150 dB για μετρήσεις μεταξύ των θυρών. Ο αναλυτής μετρά παραμέτρους S με πολύ χαμηλό μέγεθος και μετατοπίσεις φάσης συνήθως χαμηλότερες από 0,01 dB/°C και 0,15°/°C.

Ένα βαθμονομημένο R&S®ZNB επιτρέπει ακριβείς μετρήσεις για αρκετές ημέρες χωρίς επαναβαθμονόμηση.

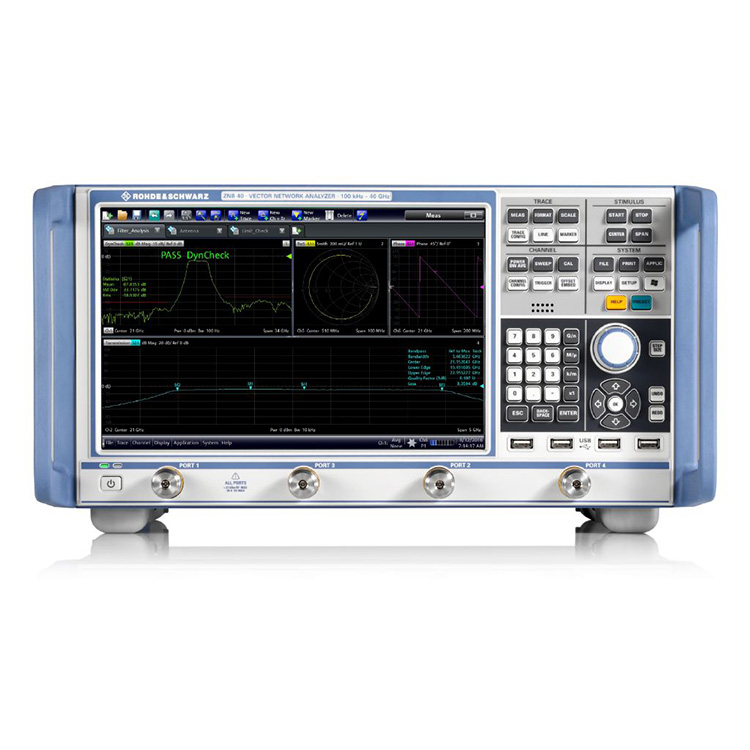

R&S®ZNB40 με τέσσερις θύρες.

Ευέλικτες επιλογές

Βολικός χαρακτηρισμός ενεργών και παθητικών στοιχείων RF

Το R&S®ZNB προσφέρει πολλές δυνατότητες και επιλογές, όπως χαρακτηριστικά ενσωμάτωσης/απεμπλοκής, παραμέτρων S μικτής λειτουργίας για ισορροπημένο χαρακτηρισμό DUT και επανακαθορισμένες παραμέτρους S για ευέλικτη ρύθμιση παραμέτρων δοκιμής. Διατίθενται επίσης επιλογές μέτρησης πεδίου χρόνου με οφθαλμικά διαγράμματα, μετρήσεις μετατροπής συχνότητας και δύο ανεξάρτητες εσωτερικές γεννήτριες.

Υψηλή απόδοση στην παραγωγή

Γρήγορες μετρήσεις και εύκολος έλεγχος εξωτερικών εξαρτημάτων

Οι γρήγοροι χρόνοι καθίζησης του συνθεσάιζερ δίνουν στο R&S®ZNB πολύ μικρές περιόδους μέτρησης. Τα μεγάλα εύρη ζώνης IF επιτρέπουν γρήγορους χρόνους δειγματοληψίας. Παρέχει επίσης επεξεργασία δεδομένων υψηλής ταχύτητας στην οθόνη και γρήγορη μεταφορά δεδομένων LAN ή IEC/IEEE στον ελεγκτή. Λειτουργίες όπως η τμηματοποιημένη σάρωση βελτιώνουν περαιτέρω τους χρόνους μέτρησης. Οι μονάδες ή τα εξωτερικά μέρη μπορούν εύκολα να ελεγχθούν με ενσωματωμένες διεπαφές ελέγχου όπως RFFE GPIO, GPIB και I/O χειριστή.

Μενού για τη διαμόρφωση της διεπαφής RFFE GPIO.

Μετρήσεις πολλαπλών θυρών

Μετρήσεις σε έως και 48 θύρες

Το R&S®ZNB σε συνδυασμό με διάφορους πίνακες μεταγωγής είναι μια ολοκληρωμένη λύση για πολύπλοκες μετρήσεις σε μονάδες με έως και 48 θύρες. Οι πίνακες των Rohde & Schwarz παρέχουν πλήρεις μετρήσεις crossbar για τον προσδιορισμό όλων των παραμέτρων S για ένα DUT πολλαπλών θυρών. Οι μονάδες αυτόματης βαθμονόμησης με έως και 24 θύρες επιτρέπουν γρήγορη και ακριβή βαθμονόμηση ρύθμισης.

R&S®ZNB με δύο πίνακες μεταγωγής R&S®ZN-Z84.

Αξεσουάρ για μια ολοκληρωμένη λύση

Διαφορετικά εξαρτήματα για βαθμονόμηση, επαλήθευση και διάφορες μετρήσεις

Κιτ μηχανικής βαθμονόμησης και επαλήθευσης

Μονάδες αυτόματης βαθμονόμησης

Καλώδια δοκιμής

Ροπόκλειδα

Υποστηρίζει την οικογένεια αισθητήρων ισχύος R&S®NRP

και πολλα ΑΚΟΜΑ
