R&S NRP67SN-V Αισθητήρες ισχύος διόδου τριών διαδρομών

Διαθέσιμα μοντέλα

Βασικά γεγονότα

Γρήγορες και ακριβείς μετρήσεις ισχύος για CW και διαμορφωμένα σήματα

100.000 αναγνώσεις/δευτ

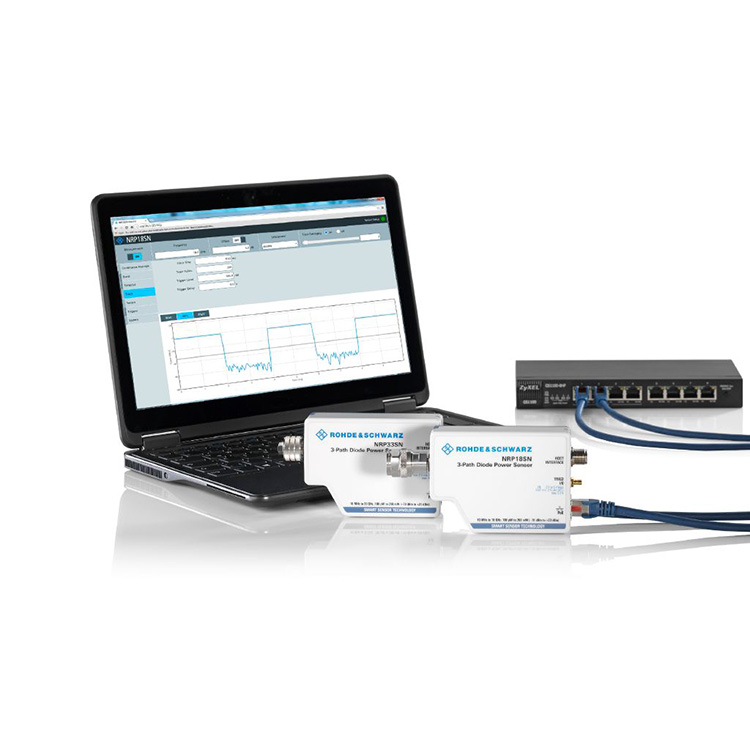

Έλεγχος και παρακολούθηση μέσω LAN και USB

Αισθητήρες για εφαρμογές υψηλής ισχύος

Ευέλικτη λειτουργία με μονάδα βάσης R&S®NRX

Γρήγορο, ακριβές και γεμάτο με δυνατότητες μέτρησης CW και διαμορφωμένα σήματα

Οι αισθητήρες ισχύος R&S®NRPxxS/SN χρησιμοποιούν τρεις ξεχωριστές διαδρομές διόδου, καθεμία από τις οποίες λειτουργεί στο βέλτιστο εύρος ανιχνευτών. Ως αποτέλεσμα, η μέση ισχύς μπορεί να προσδιοριστεί με υψηλή ακρίβεια ανεξάρτητα από τον τύπο διαμόρφωσης. Τα αποτελέσματα των μετρήσεων δεν επηρεάζονται σχεδόν καθόλου από παρεμβαλλόμενα σήματα ή αρμονικές. Επομένως, οι αισθητήρες ισχύος R&S®NRPxxS/SN συμπεριφέρονται με παρόμοιο τρόπο με τους αισθητήρες θερμικής ισχύος, αλλά προσφέρουν σημαντικά υψηλότερη ταχύτητα. Παρέχουν έως και 93 dB δυναμικό εύρος με εξαιρετικό χαμηλότερο όριο μέτρησης –70 dBm.

Ο γενικός αισθητήρας ισχύος

Ιδανική λύση για πολλές εφαρμογές

Οι αισθητήρες ισχύος διόδου τριών διαδρομών είναι κατάλληλοι για πολλές εφαρμογές, καθώς υποστηρίζουν μετρήσεις συνεχούς μέσου όρου, μέσης ριπής, μέσου όρου χρονοθυρίδας, μέσου όρου πύλης και μετρήσεων ίχνους. Διαθέτοντας εξαιρετική απόδοση και πρωτοφανή ταχύτητα και ακρίβεια μέτρησης, οι αισθητήρες μπορούν να χρησιμοποιηθούν για την εκτέλεση ακριβών μετρήσεων μέσης ισχύος σε ασύρματα σήματα όπως GSM και 3GPP καθώς και σε σήματα υψηλότερου εύρους ζώνης όπως LTE, LTE-Advanced ή 5G.

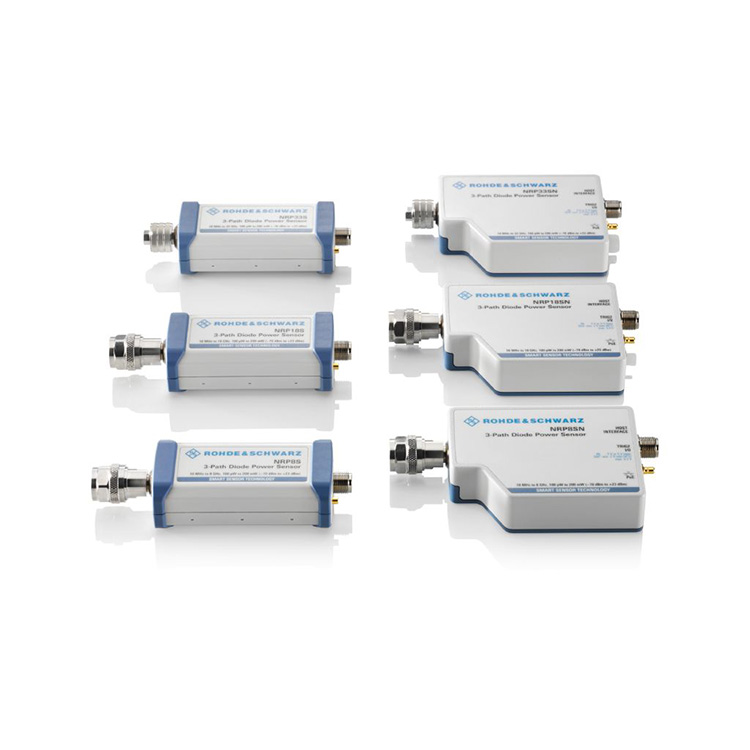

Μόνο ένα μικρό μέρος της οικογένειας R&S®NRPxxS(N).

Δυναμικό εύρος 93 dB

Βελτιωμένη έννοια thre-path

Οι αισθητήρες ισχύος R&S®NRPxxS(N) χρησιμοποιούν τρεις ξεχωριστές διαδρομές διόδου, καθεμία από τις οποίες λειτουργεί στο βέλτιστο εύρος ανιχνευτών. Η μέση ισχύς μπορεί να προσδιοριστεί με υψηλή ακρίβεια ανεξάρτητα από τον τύπο διαμόρφωσης. Τα αποτελέσματα των μετρήσεων δεν επηρεάζονται σχεδόν καθόλου από παρεμβαλλόμενα σήματα ή αρμονικές. Επομένως, οι αισθητήρες ισχύος R&S®NRPxxS(N) συμπεριφέρονται παρόμοια με τους αισθητήρες θερμικής ισχύος, αλλά προσφέρουν σημαντικά υψηλότερη ταχύτητα και δυναμικό εύρος έως και 93 dB.

Πρωτοποριακή ιδέα τριών μονοπατιών

Πρωτοφανής ταχύτητα και ακρίβεια μέτρησης

Ακόμα και σε χαμηλά επίπεδα έως -70 dBm

Για να αυξηθεί η ακρίβεια μέτρησης σε χαμηλά επίπεδα, είναι απαραίτητο να υπολογιστεί ο μέσος όρος πολλαπλών μετρούμενων τιμών. Ενώ ο μέσος όρος μειώνει το στοιχείο θορύβου, επιβραδύνει επίσης τη μέτρηση. Ως εκ τούτου, οι αισθητήρες ισχύος R&S®NRPxxS(N) έχουν σχεδιαστεί με γνώμονα τον εξαιρετικά χαμηλό θόρυβο μέτρησης.

Οι αισθητήρες ισχύος R&S®NRPxxS(N) μπορούν να εκτελούν μετρήσεις μέχρι το κατώτερο όριο των –70 dBm με την υψηλότερη ταχύτητα και ακρίβεια που διατίθενται αυτή τη στιγμή στην αγορά.

Νέα γρήγορη λειτουργία

Απεριόριστη μέτρηση χρόνου με έως και 100.000 μετρήσεις/s

Στη λειτουργία γρήγορης συνεχούς μέσης τιμής, οι αισθητήρες ισχύος R&S®NRPxxS(N) μπορούν να εκτελέσουν έως και 100.000 μετρήσεις ενεργοποίησης/δευτερόλεπτα με ελάχιστο χρόνο επανάληψης σκανδάλης 100 μs χωρίς να χάσουν καμία μέτρηση. Αυτή η ταχύτητα μέτρησης επιτυγχάνεται χρησιμοποιώντας τη λειτουργία προσωρινής αποθήκευσης. Στη λειτουργία προσωρινής αποθήκευσης, όλα τα δεδομένα μέτρησης συλλέγονται μέσα στον αισθητήρα και μεταδίδονται σε ένα μπλοκ στον κεντρικό υπολογιστή του αισθητήρα. Οι αισθητήρες R&S®NRPxxS(N) εκτελούν τη νέα γρήγορη λειτουργία χωρίς χρονικό περιορισμό!

Αισθητήρες για εφαρμογές υψηλής ισχύος

Εκτελέστε μετρήσεις ισχύος έως 30 W

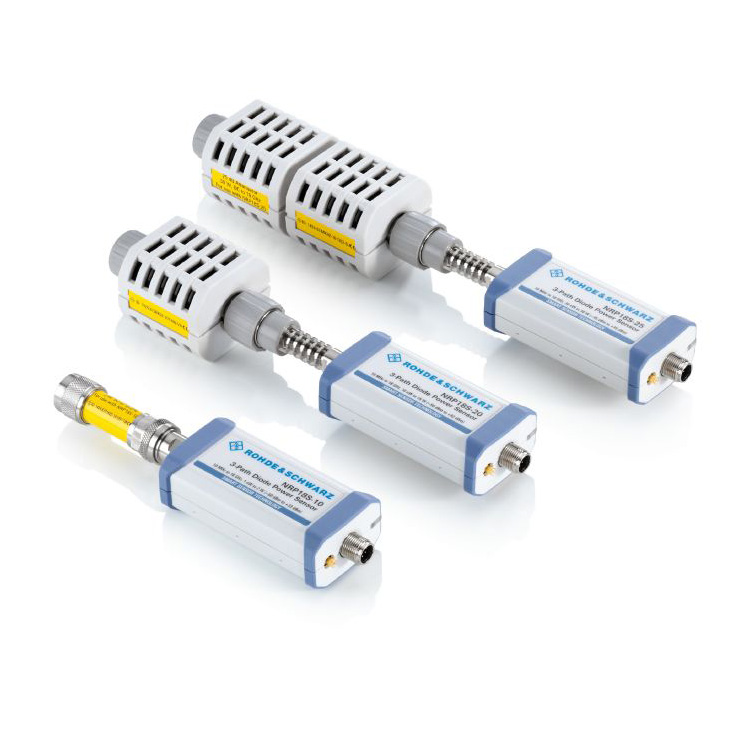

Οι αισθητήρες ισχύος τριών διαδρομών υψηλής ισχύος R&S®NRP18S-10, R&S®NRP18S-20 και R&S®NRP18S-25 αποτελούνται από έναν R&S®NRP18S και έναν εξασθενητή ανάντη 10/20/25 dB. Μπορούν να εκτελούν μετρήσεις ισχύος έως 2 W, 15 W και 30 W. Όταν χρησιμοποιούνται με τον εξασθενητή, τα σφάλματα αναντιστοιχίας μεταξύ του αισθητήρα και του εξασθενητή διορθώνονται αυτόματα. Οι παράμετροι S για τον εξασθενητή προσδιορίζονται και αποθηκεύονται στον αισθητήρα κατά την παραγωγή.

Αισθητήρας ισχύος διόδου τριών διαδρομών συμβατός με TVAC

Ειδικά σχεδιασμένο για χρήση σε θαλάμους θερμικού κενού (TVAC).

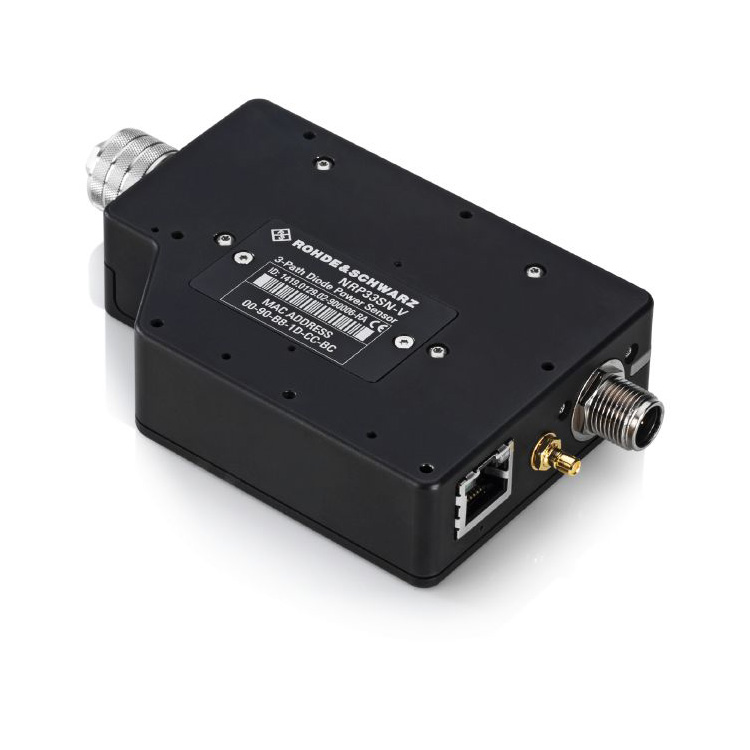

Ο αισθητήρας ισχύος συμβατός με R&S®NRPxxSN-V TVAC έχει σχεδιαστεί για εφαρμογές δορυφορικών επικοινωνιών σε εύρος συχνοτήτων έως και 67 GHz. Όλα τα εξαρτήματα ψήνονται σε θάλαμο κενού κατά τη διάρκεια της διαδικασίας παραγωγής, έτσι η εξάτμιση μειώνεται στο ελάχιστο. Χάρη στη δυνατότητα LAN που διαθέτουν, οι αισθητήρες ισχύος μπορούν εύκολα να ελέγχονται και να παρακολουθούνται από το εξωτερικό του θαλάμου, ενώ οι οπές εξαερισμού στο περίβλημα εξασφαλίζουν εξισορρόπηση της πίεσης.
