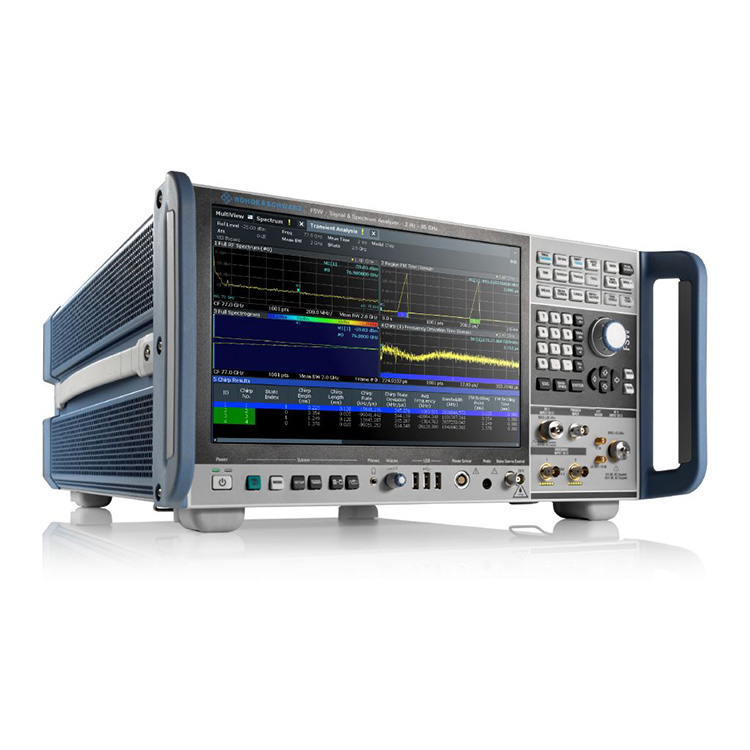

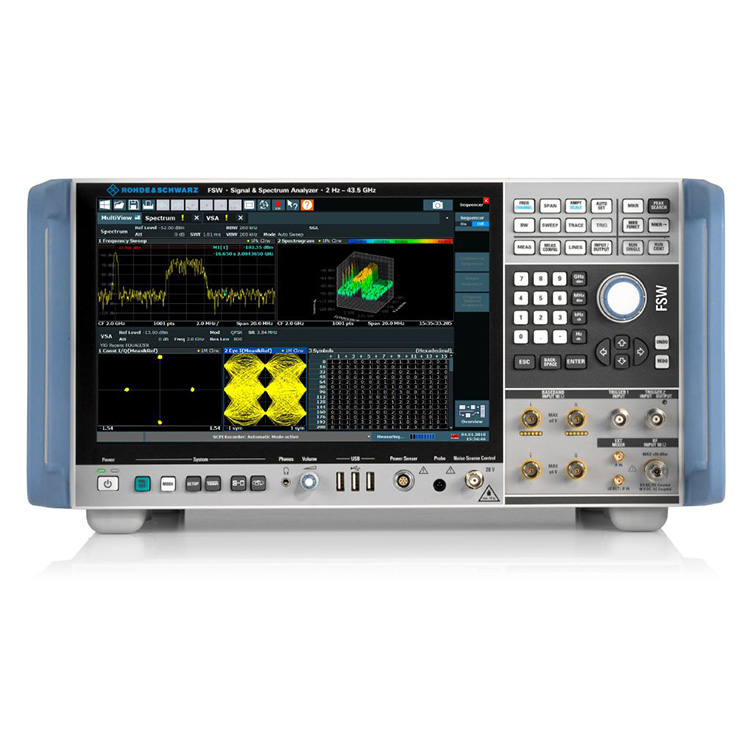

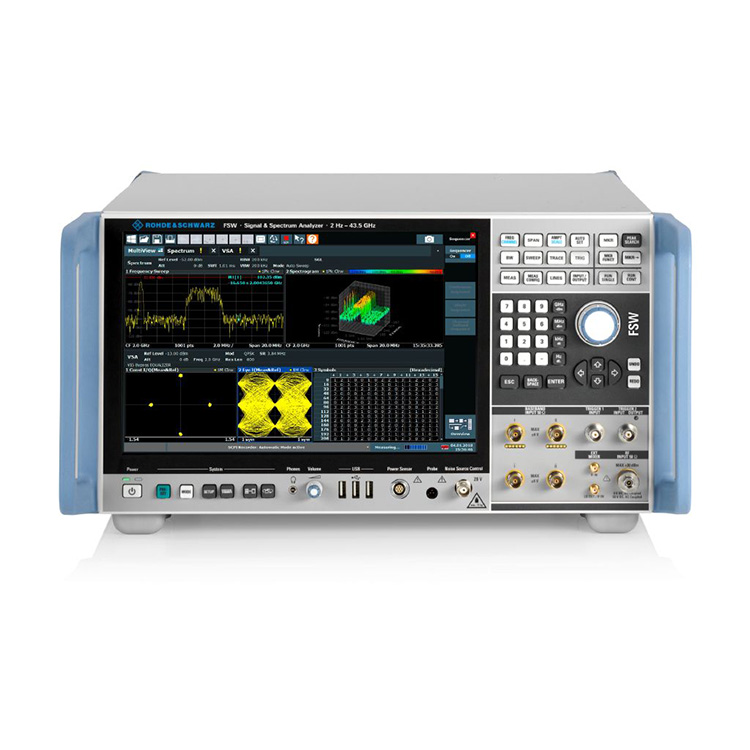

Dongguan Qihang Electronic Technology Co., Ltd. Το R&S FSW43 Signal and Spectrum Analyzer έχουν χαρακτηριστικό σχεδιασμό & πρακτική απόδοση & ανταγωνιστική τιμή, RBW (Resolution Bandwidth): Το RBW είναι μια παράμετρος που χρησιμοποιείται για τον καθορισμό του εύρους ζώνης των φίλτρων του αναλυτή. Επηρεάζει την ικανότητα διάκρισης των συνιστωσών συχνότητας σε κοντινή απόσταση στο φάσμα.
| Μοντέλα | Εύρος συχνοτήτων | Θόρυβος φάσης | Μέγιστη. πλάτος ζώνης ανάλυσης |
| R&S®FSW43 Αριθμός παραγγελίας 1331.5003.43 |
2 Hz - 43,5 GHz | < –136 dBc (1 Hz) (f = 1 GHz, μετατόπιση 10 kHz) |
512 MHz |
Απαράμιλλος θόρυβος χαμηλής φάσης και καλύτερη ευαισθησία στην αγορά
Εύρος ζώνης εσωτερικής ανάλυσης 8,3 GHz
Εύρος ζώνης ανάλυσης 800 MHz σε πραγματικό χρόνο
Η συσκευή εγγραφής SCPI απλοποιεί τη δημιουργία κώδικα
Το υψηλό δυναμικό εύρος επιτρέπει εξαιρετική απόδοση EVM
Απόδοση ραδιοσυχνοτήτων που ικανοποιεί τις απαιτητικές απαιτήσεις
Ο αναλυτής σήματος και φάσματος R&S FSW43 επαναπροσδιορίζει τους κορυφαίους αναλυτές σήματος και φάσματος, προσφέροντας ανώτερο θόρυβο φάσης RF, εμφανιζόμενο μέσο επίπεδο θορύβου, καταστολή ενδοδιαμόρφωσης και δυναμικό εύρος για ACLR και αρμονικές μετρήσεις.
Θόρυβος φάσης
Θόρυβος φάσης σε συχνότητα φορέα 10 GHz στα 10 kHz μετατόπιση από τον φορέα: τυπ. –133 dBc (1 Hz).
Σχεδιασμένο για ευκολία
12,1'' υψηλής ανάλυσης, οθόνη πολλαπλής αφής με υποστήριξη χειρονομιών - επίπεδη σχεδίαση με εμφάνιση και αίσθηση των Windows 10
Διάφορες μετρήσεις μπορούν να εμφανίζονται ταυτόχρονα σε ξεχωριστά παράθυρα, γεγονός που διευκολύνει την ερμηνεία των αποτελεσμάτων
Η ενσωματωμένη συσκευή εγγραφής SCPI απλοποιεί τη δημιουργία κώδικα για αυτόματες, τηλεκατευθυνόμενες μετρήσεις
Βολικό περιβάλλον χρήστη
Προηγμένο R&S®FSW με υψηλή ανάλυση 12,1 ιντσών, οθόνη πολλαπλής αφής και πολλά άλλα.
Σε βάθος ανάλυση σήματος φυσικού επιπέδου 5G
Το κλιμακούμενο, ευρύ εύρος ζώνης εσωτερικής ανάλυσης R&S®FSW έως 8,3 GHz σάς επιτρέπει να συλλάβετε ολόκληρο το εύρος ζώνης του σήματος κατερχόμενης ζεύξης και να αξιολογήσετε ολόκληρο το σύστημα.
Οι επιλογές R&S®FSW-K144 και R&S®FSW-K145 καλύπτουν μετρήσεις κατερχόμενης και ανοδικής ζεύξης εντός ζώνης 3GPP 5G NR. Κάθε υποπλαίσιο σήματος αναλύεται και παρέχεται ένα ευρύ φάσμα αποτελεσμάτων μετρήσεων, συμπεριλαμβανομένου του EVM, της συχνότητας και της ισχύος διαφορετικών καναλιών και σημάτων.
Εφαρμογή downlink R&S®FSW-K144 5G New Radio
Το R&S®FSW-K144 εντοπίζει και ρυθμίζει πολλές παραμέτρους αυτόματα, δίνοντάς σας περισσότερο χρόνο για να επικεντρωθείτε σε πληροφορίες από τη λεπτομερή ανάλυση.
Γρήγορη και ολοκληρωμένη ανάλυση σήματος ραντάρ
Εκτός από το μεγάλο εύρος ζώνης ανάλυσης (έως 8,3 GHz), οι λειτουργίες ανάλυσης R&S®FSW είναι απαραίτητες για τη δοκιμή ραντάρ.
Η εφαρμογή μέτρησης παλμών R&S®FSW-K6 μετρά όλες τις σχετικές παραμέτρους παλμού με το πάτημα ενός πλήκτρου
Η επιλογή μέτρησης χρόνου πλευρικού λοβού R&S®FSW-K6S μετρά τις παραμέτρους συμπίεσης παλμού
Η επιλογή R&S®FSW-K60/K60H αναλύει τα σήματα αναπήδησης συχνότητας
Επιλογή μέτρησης παλμών R&S®FSW-K6
Η εφαρμογή μέτρησης παλμών R&S®FSW-K6 μετρά όλες τις σχετικές παραμέτρους παλμού με το πάτημα ενός κουμπιού.
Ανάλυση σήματος ευρείας ζώνης χωρίς εικόνα στη ζώνη E
Ο αναλυτής σήματος και φάσματος R&S®FSW85 διαθέτει προεπιλογέα YIG για συχνότητες μεταξύ 8 GHz και 85 GHz, παρέχοντας ανάλυση φάσματος χωρίς εικόνα. Το ευρύ εύρος ζώνης ανάλυσης (έως 8,3 GHz) σε συνδυασμό με την επιλογή μέτρησης μεταβατικής ανάλυσης/μέτρησης κυψέλης R&S®FSW-K60/-K60C σάς επιτρέπει να χαρακτηρίζετε σήματα FMCW πλάτους έως 5 GHz, όπως αυτά που χρησιμοποιούνται στα ραντάρ αυτοκινήτων.
Μετρήσεις ραντάρ αυτοκινήτων
Σήμα FMCW με εύρος ζώνης 2 GHz στα 77 GHz μετρημένο με την επιλογή R&S®FSW-K60C και την επέκταση εσωτερικού εύρους ζώνης R&S®FSW-B2001 2 GHz
Λύσεις μέτρησης υψηλής απόδοσης για το σχεδιασμό, την ανάπτυξη και τη δοκιμή δορυφορικών ωφέλιμων φορτίων, υποσυστημάτων ωφέλιμου φορτίου και εξαρτημάτων
Το R&S®FSW προσφέρει αποκλειστικές εφαρμογές μέτρησης για τις πιο κρίσιμες μετρήσεις, όπως καθυστέρηση ομάδας, γραμμικότητα, μεταφορά κέρδους, αναλογία ισχύος θορύβου (NPR) κ.λπ. Επίσης, αποδιαμορφώνει δορυφορικά σήματα ραδιοσυχνοτήτων πολλών προτύπων όπως DVB-S2X και OneWeb. Το κλιμακούμενο, ευρύ εύρος ζώνης ανάλυσης R&S®FSW (έως 8,3 GHz) ικανοποιεί την αυξανόμενη ζήτηση για μεγάλα εύρη ζώνης σήματος.
Μετρήσεις καθυστέρησης ομάδας πολλαπλών φορέων R&S®FSW-K17
Μετρά την απόλυτη και σχετική καθυστέρηση ομάδας με υψηλή ακρίβεια μέσα σε χιλιοστά του δευτερολέπτου.
Μην χάσετε τίποτα με την επιλογή ανάλυσης φάσματος σε πραγματικό χρόνο
Οι επιλογές R&S®FSW σε πραγματικό χρόνο επιτρέπουν στους χρήστες να εντοπίζουν αξιόπιστα εξαιρετικά σύντομες σποραδικές παρεμβολές στο εύρος νανοδευτερόλεπτων, ακόμη και σε κοντινή απόσταση από ισχυρούς φορείς – σε εύρος ζώνης έως και 800 MHz. Η ανάλυση φάσματος σε πραγματικό χρόνο επιτρέπει στους χρήστες να αναλύουν υπάρχοντες αλγόριθμους μεταπήδησης συχνότητας και να δημιουργούν εναλλακτικούς για την αποφυγή συγκρούσεων μεταξύ σημάτων διαφορετικών προτύπων που λειτουργούν στην ίδια ζώνη συχνοτήτων.
Φάσμα σε πραγματικό χρόνο της ζώνης ISM στα 2,4 GHz
Αναλύει και αποτρέπει τις συγκρούσεις μεταξύ σημάτων διαφορετικών προτύπων που λειτουργούν στην ίδια ζώνη συχνοτήτων (π.χ. WLAN και Bluetooth®).
Ψηφιακή ανάλυση σήματος
Η επιλογή ανάλυσης διανυσματικού σήματος R&S®FSW-K70 επιτρέπει στους χρήστες να αναλύουν ευέλικτα ψηφιακά διαμορφωμένους μεμονωμένους φορείς μέχρι το επίπεδο bit. Η καθαρά δομημένη ιδέα λειτουργίας απλοποιεί τις μετρήσεις παρά το ευρύ φάσμα εργαλείων ανάλυσης. Το R&S®FSW-K70M επιτρέπει την ανάλυση σημάτων με δύο διαφορετικά σχήματα διαμόρφωσης, όπως τα σήματα DVB-S2X. Η επέκταση R&S®FSW-K70P μετρά το σφάλμα ακατέργαστου bit ρυθμός (BER) σε δεδομένα PRBS έως PRBS23.
Ανάλυση ενός διαμορφωμένου σήματος 1024QAM
Διάγραμμα αστερισμού, πίνακας αποτελεσμάτων, πίνακας συμβόλων και κατανομή EVM.
