Μπορείτε να είστε σίγουροι ότι αγοράζετε αναλυτές σύνθετης αντίστασης E4991B από το εργοστάσιό μας. Ο αναλυτής εμπέδησης E4991B με εύρος συχνοτήτων από 1 MHz έως 3 GHz, βασική ακρίβεια 0,65% σε μεγάλο εύρος σύνθετης αντίστασης, επιλογές μέτρησης υλικού για ανάλυση χαρακτηριστικών θερμοκρασίας και λειτουργία άμεσης ανάγνωσης διαπερατότητας και διαπερατότητας.
Μπορείτε να είστε σίγουροι ότι αγοράζετε αναλυτές εμπέδησης E4991B από το εργοστάσιό μας. E4991B Αναλυτής σύνθετης αντίστασης 1 MHz - 3 GHz

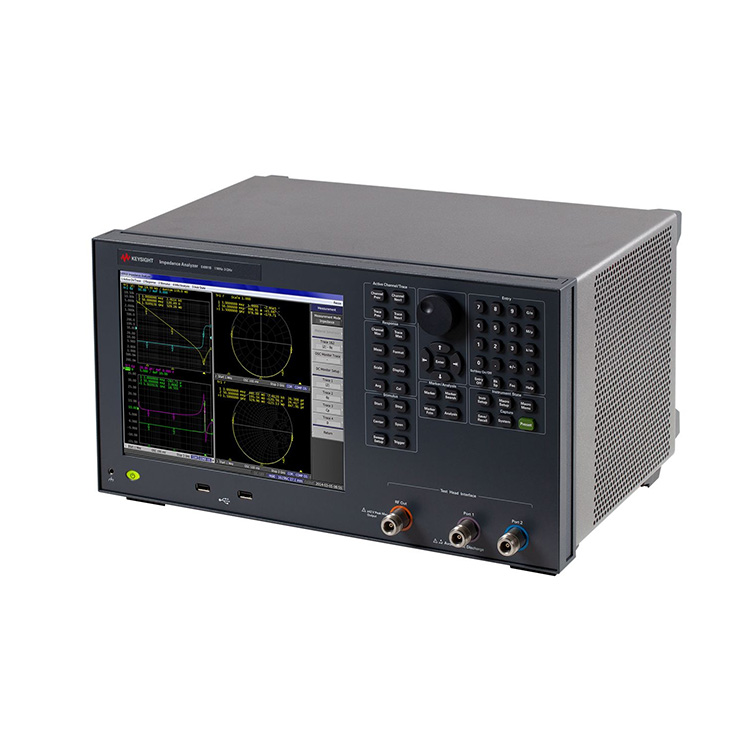

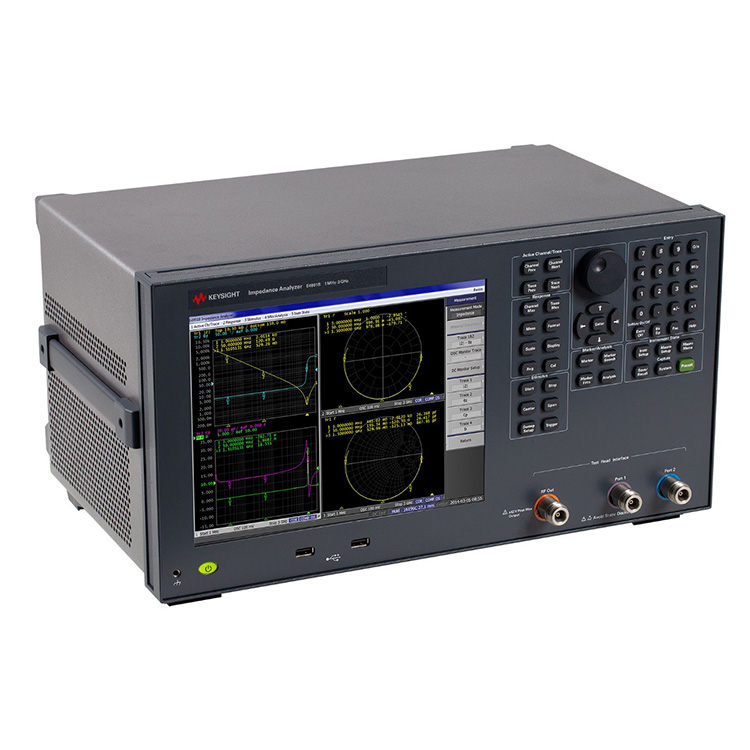

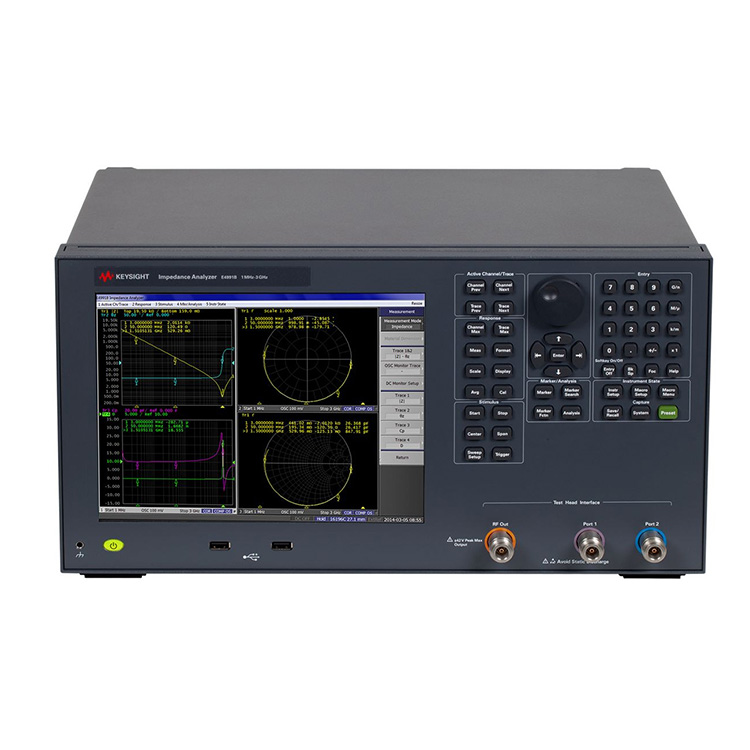

Ο Keysight E4991B Impedance Analyzer είναι η τέλεια λύση για τον χαρακτηρισμό και την αξιολόγηση ηλεκτρονικών εξαρτημάτων, συσκευών ημιαγωγών και υλικών.
Τρεις επιλογές συχνότητας με δυνατότητα αναβάθμισης: 1 MHz έως 500 MHz/1 GHz/3 GHz
Βασική ακρίβεια ±0,65% και εύρος σύνθετης αντίστασης 120 mΩ έως 52 kΩ (εύρος ακρίβειας μέτρησης 10%)
Παράμετροι μέτρησης: |Z|, |Y|, θ, R, X, G, B, L, C, D, Q, |Γ|, Γx, Γy, θΓ, Vac, Iac, Vdc1, Idc1 (1. Απαιτείται η επιλογή 001)
Ενσωματωμένη πόλωση DC (Επιλογή 001): 0 V έως ±40 V, 0 A έως ±100 mA
4 καναλιών & 4 ιχνών σε έγχρωμη LCD 10,4 ιντσών με οθόνη αφής
Λειτουργία ανάλυσης δεδομένων: Ανάλυση ισοδύναμου κυκλώματος, δοκιμή οριακής γραμμής
Μέτρηση διηλεκτρικού/μαγνητικού υλικού (Επιλογή 002): |εr|, εr', εr'', tanδ(ε), |μr|, μr', μr'', tanδ(μ)
Δυνατότητες μέτρησης χαρακτηριστικών θερμοκρασίας (Επιλογή 007) και αξιόπιστη μέτρηση σε πλακίδιο (Επιλογή 010)
Οι επιλογές μέτρησης υλικού παρέχουν δυνατότητα ανάλυσης χαρακτηριστικών θερμοκρασίας (Επιλογή 007) και συνάρτηση άμεσης ανάγνωσης διαπερατότητας και διαπερατότητας (Επιλογή 002).
Το κιτ σύνδεσης σταθμού ανιχνευτή (Επιλογή 010) προσφέρει μια ακριβή λύση μέτρησης σύνθετης αντίστασης on-wafer ή μικροσυστατικών έως 3 GHz.
Το E4991B υποστηρίζει μια μεγάλη ποικιλία εξαρτημάτων δοκιμής που έχουν σχεδιαστεί για να κάνουν τις μετρήσεις απλές και αξιόπιστες.
Είτε ασχολείστε με Έρευνα και Ανάπτυξη, Διασφάλιση Ποιότητας ή επιθεώρηση, το E4991B είναι μια ιδανική λύση για τον χαρακτηρισμό και την αξιολόγηση ηλεκτρονικών εξαρτημάτων, συσκευών ημιαγωγών και υλικών.
Για τη μέτρηση υλικών, το E4991B συνεργάζεται με τη σουίτα μετρήσεων υλικών N1500A-005 και παρέχει ευκολία στις μετρήσεις (έως 1 GHz), από την εγκατάσταση φωτιστικών έως τη δημιουργία αναφορών.
| Πρόσθετες πληροφορίες: | RF IV, κατάλληλο για ακριβή αξιολόγηση σύνθετης αντίστασης Ανάλυση ισοδύναμου κυκλώματος (7 μοντέλα) Μέτρα υλικού. (opt. 002) Δοκιμή χαρακτηριστικών θερμοκρασίας (opt. 007) Μετρήσεις σύνθετης αντίστασης on-wafer. με σταθμό ανιχνευτή (opt. 010) 4 κανάλια, 4 ίχνη |
| Βασική Ακρίβεια: | 0,65% |
| Προκατάληψη DC: | 0 V έως ±40 V, 0 A έως ±100 mA (επιλογή 001) |
| Συχνότητα: | 1 MHz έως 500 MHz/1 GHz/3 GHz |
| Μέγιστη συχνότητα: | 3 GHz |
| Μέτρηση: | Μέθοδος RF-IV |
| Εύρος μέτρησης (Ακρίβεια < 10%): | 120 mΩ έως 52 kΩ |
| Άλλα χαρακτηριστικά: | Ισοδύναμη ανάλυση κυκλώματος, δοκιμή οριακής γραμμής, κ.λπ. Μέτρηση διηλεκτρικού/μαγνητικού υλικού (επιλογή 002), Μέτρηση χαρακτηριστικών θερμοκρασίας (επιλογή 007), |
| Ειδικά χαρακτηριστικά: | α/α |
| Στόχος DUT: | Συσκευή γενικής χρήσης Υλικό |
| Τύπος: | Αναλυτής σύνθετης αντίστασης |
